シンプルで低価格|チェーンゲート「伊達門」の紹介

低価格|様々な入退場システム|チェーンゲート「伊達門」

チェーンゲート「伊達門」は弊社独自の製品です。

チェーンゲート「伊達門」

■シンプルで低価格
■3〜12メートルの車路幅に対応
■高さに制限がある場所に最適
■各種安全機能を搭載
■その他制御機器との組み合わせによる様々な入出場システムの構築が可能







駐車場の出入り口に設置し、車両の入出場を管理する電動チェーンゲートです。弊社の簡易型ベースを使用すれば、大きな基礎工事をする必要が無くなるので工事費用を抑えられます。
既存他社メーカーからの置き換え等にも対応させて頂きます。

特徴

■本体カバーはステンレスを使用、腐食に強く外観が長期間キレイです。
■本体はコンパクトで設置スペースを取りません。
■停電時は、チェーンの自重によりチェーンが下降するシステムになっております。
■光電センサーを搭載。チェーン上に障害物・車両がある時は、チェーンは上昇しません。

仕様と操作方法

チェーンゲート伊達門の仕様・操作方法をご紹介致します。

標準仕様

標準仕様

チェーンゲート「伊達門」

■メイン装置+サブ装置



リモコン



■リモコン(1台)



チェーン

■チェーン

(メッキ)6メートルまで



チェーンBOX

■チェーンBOX

(メッキ)6メートルまで

オプション仕様

オプション仕様

チェーン長さ

7m~12m(1m毎に価格は変わります)

チェーン材質

ステンレスへの変更

チェーンBOX長さ

7m~12m(1m毎に価格は変わります)

チェーンBOX材質

ステンレスへの変更



標準操作方法

標準仕様では、付属リモコンでチェーンゲートの開閉を操作します。
下記の様な手順で車両の入出場を行います。

標準操作リモコンでの入退場の流れ

@チェーンゲートの手前で

ボタンを押す

Aチェーンが下りる

ゲートを通過

B通過後一定時間を経過すると

自動でチェーンは上昇

リモコンの所有者のみが、入庫可能です。簡単に入出場管理を行う事が出来ます。
※下降したチェーンは、一定時間を経過すると上昇します。
(チェーン上に障害物・車両がある時は、チェーンは上昇しません。)
※車内からガラス越しで操作できます。
※操作範囲は、最大約15メートルの範囲での操作が可能です。
(距離・見通し・電波の状況によって変化します。)

オプション操作方法

下記の制御機器を使用して様々な入出場システムの構築が可能です。
用途に合わせてシステムを選定する事で、車両の入出場をスムーズに出来ます。
また、システムを組み合わせる事で、よりスムーズな入出場方法で車両を管理致します。

ゲート通過後は自動で閉める

退出時は自動で開く

ETCの様に近づくと開く

カードを当てると開く

車両

ループコイルシステム

ETC

RFIDシステム

カード

ICカードシステム

コインを入れる

設定した時間帯を開放

コイン

コインシステム

タイマー

タイマーシステム

様々な入退場システムの詳細はこちら

カスタマイズ例

システムを組み合わせる事で、よりスムーズな入出場方法で車両を管理致します。
中でもループコイルシステムを組み合わせる事で、よりスムーズな入出場が可能です。

「ICカードシステム+ループコイルシステム」を組み合わせたシステム

ICカードシステム ループコイルシステム

「ICカードシステム+ループコイルシステム」を組み合わせたシステム

(入場)

読み込み部にカードを接触してゲート開放
※ゲート通過後は、自動でゲートが閉まります。

(出場)

ゲートに近づくだけで、ゲート開放

※ゲート通過後は、自動でゲートが閉まります。

「ループコイルシステム+コインシステム」を組み合わせたシステム

コインシステム ループコイルシステム

「コインシステム+ループコイルシステム」を組み合わせたシステム

(入場)

ゲートに車両が近づくだけで、ゲート開放
※ゲート通過後は、自動でゲートが閉まります。

(出場)

専用コインを投入口にいれてゲートを開放

※ゲート通過後は、自動でゲートが閉まります。

ご希望の入出場に関するイメージをお聞かせください。出来る限り対応致します。

設置イメージ

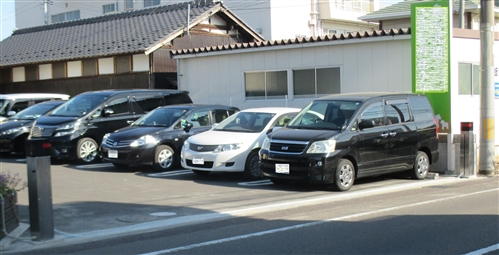

チェーンゲート設置イメージ

設置イメージ(チェーン下降時)

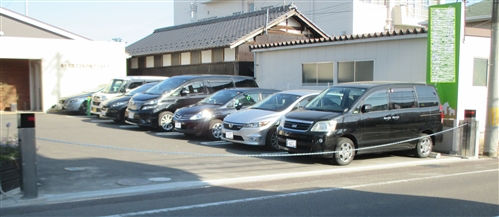

チェーンゲート設置イメージA

設置イメージ(チェーン上昇時)



仕様書

電源

AC1φ2W 100W 10A

駆動

ギアードモーター 30W×2台

ブレーキ

電源遮断時間様(電源OFF時 自然降下)

動作時間

上昇 約5sec 下降 約5sec

安全装置

障害物検知用光電センサ・過負荷検出・タイムオーバー検出

重量

メイン装置 約40kg サブ装置 約20kg

外装

ステンレス ヘアライン仕上げ

標準操作

リモコン操作にて下降

オプション操作

車両検知・コイン動作・RFID・ICカード・磁気カード、他各仕様に対応
